Assalamu'alaikum Wr.Wb

  kali ini saya akan membahas tutorial Konfigurasi PPPOE pada Mikrotik.

A. Pengertian



   Point-to-Point over Ethernet ( PPPoE ) adalah protokol jaringan untuk mengenkapsulasi frame PPP di dalam frame Ethernet.

B. Latar Belakang



    Paham bagaimana cara konfigurasi PPPOE pada Mikrotik.

C. Maksud dan Tujuan



    Paham tentang PPPOE

D. Alat dan Bahan



-2 Laptop

-2 buah Mikrotik

-Kabel Lan

E. Waktu


-10-15 menit

F. Pembahasan


-Pertama Kita Buat dulu Topologinya biar memudahka kita mengkonfigurasi, seperti di bawah ini :

 -kemudian kita Reset terlebih dahulu mikrotik kita
#Master
-kita masuk Winbox > IP > Address > Add
         # Eth2 : 192.168.3.1
           # Eth3 : 192.168.2.1

-Lalu Kita masuk Ip > DHCP Client > Add , untuk membuat Eth1 dengan Otomatis..Statusnya Harus "Bound"

-Selanjutnya, masuk IP > DHCP Server > DHCP Setup

     # Eth2 dan Eth3, karena untuk memberikan Ip secara otomatis terhadap eth tersebut.

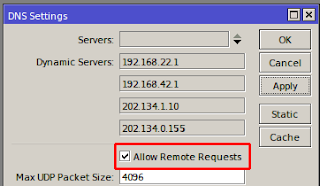

-lalu, masuk IP > DNS > Allow Remote

-Masuk IP > Firewall > Nat > Add

    #Menu Action : "Masquerade"

-Kemudian, membuat Ip pool eth3 karena saya menggunakan eth3 untuk menghubungkan PPPOE, Ip > Pool > Add

       # nama :xxx

       # Address : 192.168.x.x-192.168.x.x

-Masuk PPP > Profile > Add

     # nama :pppoe

     # Local Address : Eth3

     # Remote Address : Ip pool yang sudah di buat

-lalu, masuk Secret untuk membuat Password biar bisa mengakses PPPOE tersebut.

        # Name : PPPOE

        # Password : qaz

        # Service : pppoe

        # Profile : yang sudah di buat tadi

-selanjutnya masuk PPPOE Servers

     # Interface : Eth3

     # Defaul : profile yang sudah di buat tadi

-kemudian buat interface  PPPOE server Binding di menu PPP

       # Name : pppoe-in

langsung apply > ok

-kita cek di Interface

#PPPOE Client
- kita reset terlebih dahulu mikrotik pada client
-kemudian kita masuk PPP > Interface > Add > pppoe Client
       # Interface yang terhubung di eth3
       # Di menu Dial Out
                 - kita isi User dan Password yang sudah di buat di master profile

- Kemudian Kita Cek Di menu Interface apakah sudah terhubung di PPPOE

,

- dan kita juga mengecek Interface si master



Sekian

Wassalamu'alaikum Wr.Wb
